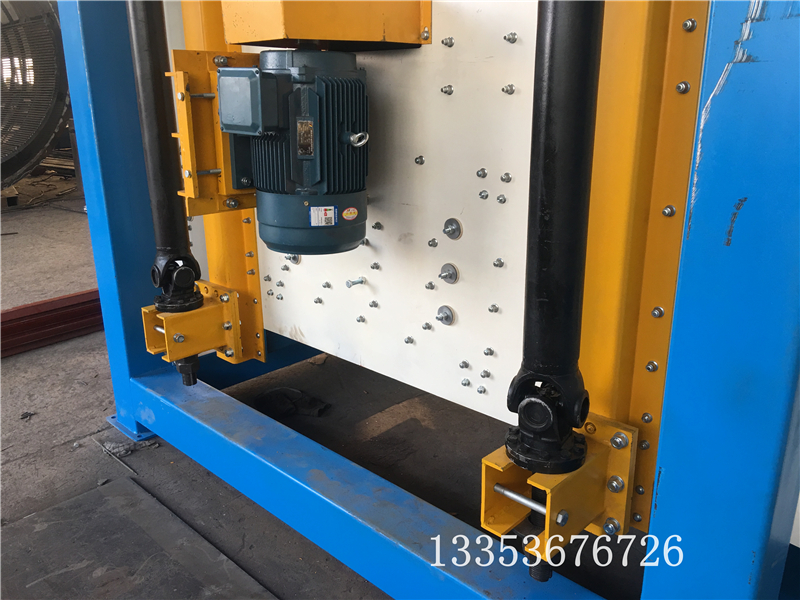

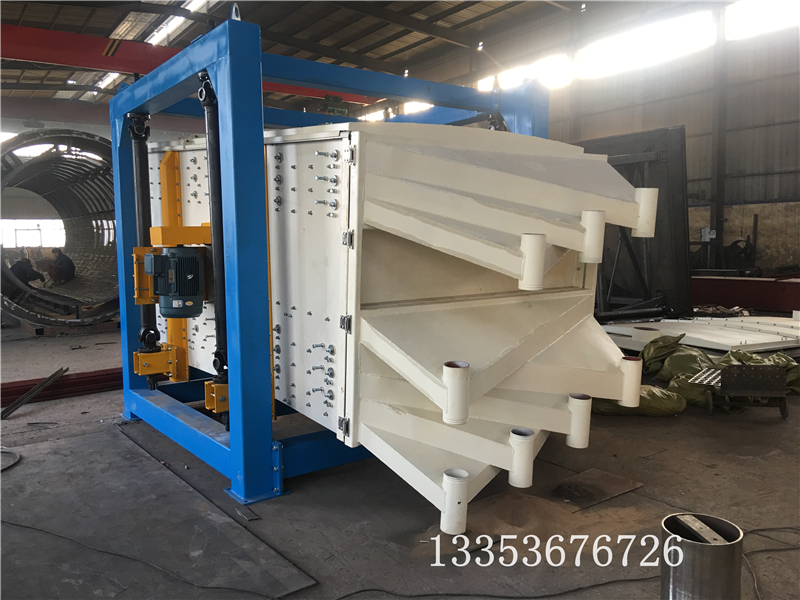

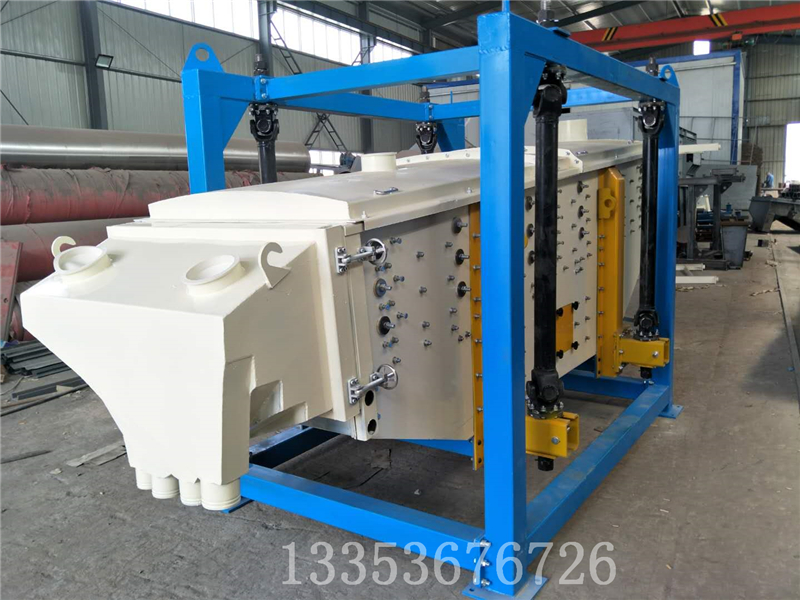

石油化工砂方形摇摆筛
奥创机械生产的石油化工砂方形摇摆筛-陶粒砂摇摆筛分机是解决旋振筛精度高但产量小、直线振动筛产量大但精度低这一传统难题的筛分利器，石油化工砂方形摇摆筛设备独特的设计使其同时具备了筛分精度高、产量大的特点，满足用户对精度、产量双向要求的筛分需要。
陶粒的粒径一般为5～25㎜的粒径，在陶粒中有许多小于5㎜的细颗粒，在生产中用筛分机将这部分细小颗粒筛分出来，习惯上称之为陶粒砂。陶粒砂筛分要求较高，陶粒砂方形摇摆筛粉机可应用于石油抗裂剂陶粒砂,化工填充剂黄沙,石英砂,宝珠砂等物料的多层分级使用，方形摇摆筛改变了原有直线振动筛的振动原理，使物料前后呈椭圆形运动，筛粉时无粉尘飞扬，使原料筛粉精细度高，处理量大等。设计样式也比较新颖，密封结构强大。实现了单台高产量筛粉，节约了占地空间和使用成本。

方形摇摆筛物料处理特性：
1、筛分量大，多层分级设计，一机分两组，一台抵多台使用，产量翻倍。
2、全封闭的结构,粉尘不飞扬,筛机振动小、噪音低，符合环境环保要求。
3、柔性筛分，加速度比普通振动筛低4-5倍，使用寿命提高，从而减少维护成本。
4、换网更加便捷，操作简单，牢固可靠。
5、大型静电喷塑工艺，设备更加美观、耐磨、防锈。

石油化工砂方形摇摆筛工作原理：
从筛机摇动体即筛箱运动轨迹来看，方型摇摆筛又称往复筛，其驱动装置所产生的振动力是一绕定轴、 方向呈一定规律变化的惯性力，其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据摇摆筛的结构特点 及工作原理，其筛面一般为水平或微倾斜布置(倾斜角度为0°~5°)。摇摆筛的工作原理为:筛机启动后，筛 机摇动体即筛箱在惯性力的作用下作前后往复运动，筛箱带动筛面作周期性摇动，从而使筛面上的物料随筛 箱一同作定向跳跃式运动，期间，小于筛面孔径的物理通过筛孔落到下层，成为筛下物，大于筛面孔径的物 料经连续翻滚跳跃运动后从排料口排出，最终完成筛分工作。
从FYBS方型摇摆筛的结构和工作原理可以看出，其传动机构偏心轮距物料运动轨迹及物料在筛面上的滞 留时间有至关重要的影响，也即对筛机处理能力和筛分效率有相反的影响，有鉴于此，在实际筛分作业中，我们可以根据具体情况和需要，在生产能力和筛分效率两方面有所取舍。

石油化工砂方形摇摆筛特点：
1.该筛有分全封闭结构和敞开式结构。 全封闭结构具有对筛分精细粉末中，粉尘不飞扬，采用偏重平衡，使筛机振动小、噪音低，符合环保要求。 敞开式结构适合颗粒度较大物料的筛分和筛选，对于投料方面能够有效的目测和掌控。   
2.该筛具有组合圆周、椭圆、直线三种运动轨迹，筛分效果好，不破坏物料的原有结构，适合多种物料的筛分和筛选。   
3.配备有效的筛板安装系统，清洁方便，使筛板利用率高、寿命长，换筛板结构操作简便。   
4加强型万向基座，保证设备运转更平衡，亦可根据实际场地采用吊挂式结构满足客户需求。
方形摇摆筛技术参数：

型号	有效筛 10218旭彩网 分面积(㎡)	功率 （kW	筛面倾角  10218旭彩网       (°)	层数	10218旭彩网 回转频次 10218旭彩网   (r/min)	筛箱行程(mm)
FYBS1030	3	3	5～8	1-5	180-260	10218旭彩网 25-60
10218旭彩网 FYBS1036	3.6
10218旭彩网 FYBS1230	3.6	10218旭彩网 4	5～8	10218旭彩网 1-5	180-260	25-60
10218旭彩网 FYBS1236	10218旭彩网 4.32
FYBS1530	4.5	10218旭彩网 5.5	5～8	10218旭彩网 1-5	180-260	10218旭彩网 25-60
FYBS1536	10218旭彩网 5.4
10218旭彩网 FYBS1830	5.4	7.5	10218旭彩网 5～8	1-5	180-260	25-60
10218旭彩网 FYBS1836	10218旭彩网 6.48
FYBS2040	8	7.5	5～8	1-5	180-260	10218旭彩网 25-60

河南奥创机械设备有限公司专业生产各种通用设备，振动设备商家
订购网址请登录河南奥创机械有限公司官方网站：netmop.com 24小时服务热线：13353676726
